ICND2038S

16路双缓存恒流输出LED驱动芯片

    概述
    ICND2038S是一款专为LED显示屏设计的驱动IC，采用16路恒流灌电流输出。ICND2038S集成了“Noise Free TM”技术，具有极佳的抗干扰特性，使恒流及低灰效果不受PCB板的影响。并可选用不同的外挂电阻对输出级电流大小进行调节，精确控制LED的发光亮度。ICND2038S内部采用了电流精确控制技术，可使片间误差低于±2.0%，通道间误差低于±2.0%
    ICND2038S在显示过程中(OE=0)会缓存16bit显示数据，所以系统在ICND2038S显示的过程中可以再继续存入16bit串行数据，相比通用恒流源芯片，刷新率可以提高50%以上。
    ICND2038S在ICN2038的基础上加入寄存器配置，除原有下鬼隐消除功能外有效改善低灰偏色，麻点，第一行偏暗等问题。内部集成4位电流增益调节。
集成电路

    特性
    • 16路恒流灌电流输出
    • 输出电流设定范围：
    0.5～45mA@V_DD=5V
    0.5～25mA@V_DD=3.3V
    • 电流精度
    通道间：±0.7%(典型值) ±2.0%(最大值)
    芯片间：±1.1%(典型值) ±2.0%(最大值)
    • 快速输出电流响应（最小值）：40ns@V_DD=5V
    • 4位电流增益调节：25%～100%
    • I/O施密特触发器触发输入
    • 数据传输频率：f_MAX＝25MHz
    • 芯片工作电压：V_DD=3.3～5.5V
    • 工作温度范围： -40～85℃
    • 消除下鬼隐
    • 集成双缓存，刷新率比通用恒流芯片提高50%以上
    • 通道内集成双向钳位保护电路，能够有效减少灯珠的损坏
    • 有效解决低灰色块，偏色，麻点，第一行偏暗
    • 具有极佳的抗干扰能力和低灰度效果

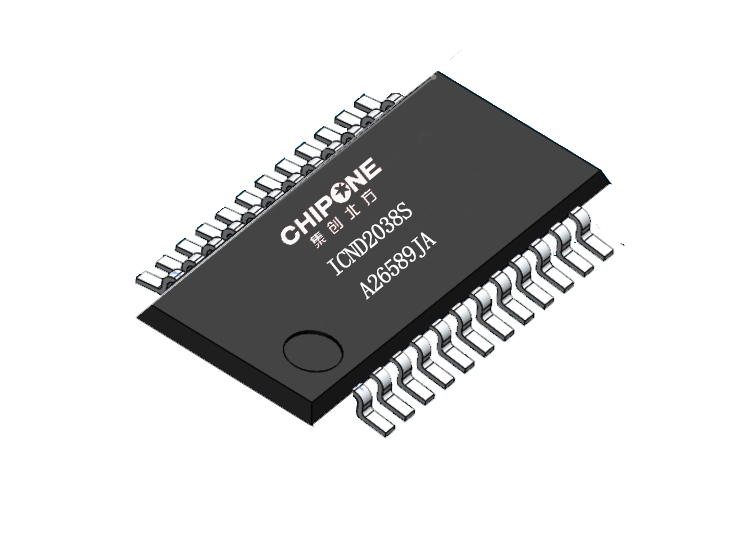

    • 封装：SSOP24
