产品介绍:一款专为全彩LED显示屏设计的驱动IC,16路PWM恒流输出,1~32扫任意扫。,具有极佳的抗干扰特性,可选用不同的外挂电阻对输出级电流大小进行调节,精确控制LED的发光亮度。

产品详细

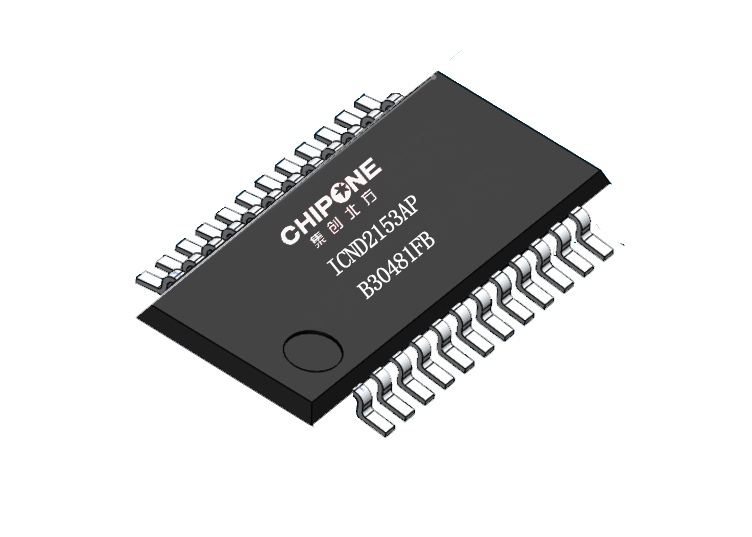

ICND2153AP

1~32扫PWM恒流输出LED显示屏驱动芯片

 概 述

  •   ICND2153AP 是一款专为全彩LED显示屏设计的驱动IC,16路PWM恒流输出,1~32扫任意扫。ICN2053集成了“Noise Free TM”技术,具有极佳的抗干扰特性,
使恒流及低灰效果不受PCB板的影响。并可选用不同的外挂电阻对输出级电流大小进行调节,精确控制LED的发光亮度。
  •   ICND2153AP 会缓存输入的16位数据并转化为灰阶输出,并通过优化PWM输出提高低灰显示一致性。内部集成了LED开路检测,从而解决了开路十字架问题。
内部自建消隐电路可以良好的消除下鬼隐。
  •  ICND2153AP 内部采用了电流精确控制技术,可使片间误差低于±2.0%,通道间误差低于±2.0%。显示方面可以有效解决低灰色块、偏色、麻点、第一行偏暗等问题。
集成电路

 特 性

    •  16路PWM恒流源输出
    •  1~32扫任意扫
    •  输出电流设定范围:
       0.5~18mA×16@VDD=4.2V路恒定电流 输出

       0.5~18mA×16@VDD=4.2V路恒定电流 输出
       0.5~10mA×16@VDD=3.3V路恒定电流输出
    •  电流精通道间:±1.0%(典型值),±2.0%(最大值)
    • 芯片间:±1.0%(典型值),±2.0%(最大值)
    •  8位电流增益调整:12.5%~200%
    •  恒流源输出拐点最小0.3V
    •  快速输出电流响应(最小值):20ns@VDD=5V
    •  数据传输频率:fMAX=25MHz
    •  供电电压:VDD=3.3~5.5V
    •  工作温度范围:Topr=-40~85℃
    •  输出电流公式
    •  集成下鬼隐消除功能
    •  集成灯珠保护电路,减少灯珠损坏
    •  消除开路十字架
    •  有效解决低灰色块、偏色、麻点、第一行偏暗
    • 封 装:SSOP24
