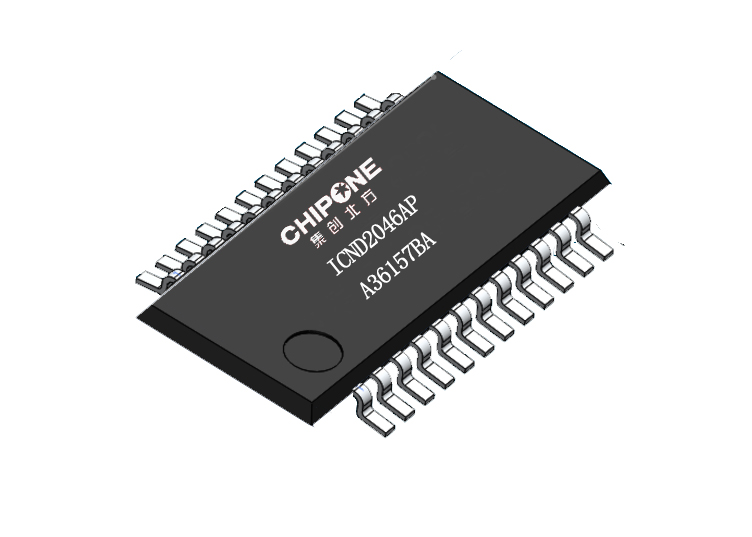

ICND2046AP

    具有低转折电压及开路检测的16路双缓存恒流输出LED驱动芯片

    概 述

    ICND2046AP是一款专为LED显示屏设计的驱动IC,采用16 路恒流灌电流输出。ICND2046AP采用低转折电压设计,可以有效节能,可选
用不同的外挂电阻对输出级电流大小进行调节,精确控制 LED 的发光亮度。
    ICND2046AP内部采用了电流精确控制技术,可使片间误差低于± 2.0%,通道间误差低于±2.0%

    ICND2046AP在显示过程中(OE=0)会缓存16bit显示数据,所以系统在ICND2046AP显示的过程中可以再继续存入16bit串行数据,相比通用
恒流源芯片,刷新率可以提高50%以上。

    ICND2046AP内嵌两组寄存器配置,在下鬼隐消除功能基础上有效改善低灰偏色,麻点,第一行偏暗等问题。内部集成4位电流增益调节
    ICND2046AP集成了开路检测功能,有效去除因开路灯 珠导致的开路十字架。


    特 性
    • 16路恒流灌电流输出
    • 输出电流设定范围:
      0.5~45mA@VDD=5V
      0.5~25mA@VDD=3.3V
    • 电流精度
      通道间:±0.7%(典型值) ±2.0%(最大值)
      芯片间:±1.1%(典型值) ±2.0%(最大值)
    • 快速输出电流响应(最小值):40ns@VDD=5V
    • 4位电流增益调节:25%~100%
    • I/O施密特触发器触发输入
    • 数据传输频率:fMAX=25MHz
    • 芯片工作电压:VDD=3.3~5.5V
    • 工作温度范围: -40~85℃
    • 消除下鬼隐
    • 开路检测及去除开路十字架
    • 集成双缓存,刷新率比通用恒流芯片提高50%以上
    • 通道内集成双向钳位保护电路,能够有效减少灯珠的损坏
    • 有效解决低灰色块,偏色,麻点,第一行偏暗
    • 具有极佳的抗干扰能力和低灰度效果
    • 封装:SSOP24
