2049AP

2049AP

产品介绍:一款专为LED显示屏设计的共阴驱动IC,采用16路恒流电流输出。采用低转折电压设计,可以有效节能,可选用不同的外挂电阻对输出级电流大小进行调节,精确控制LED的发光亮度。

产品详细

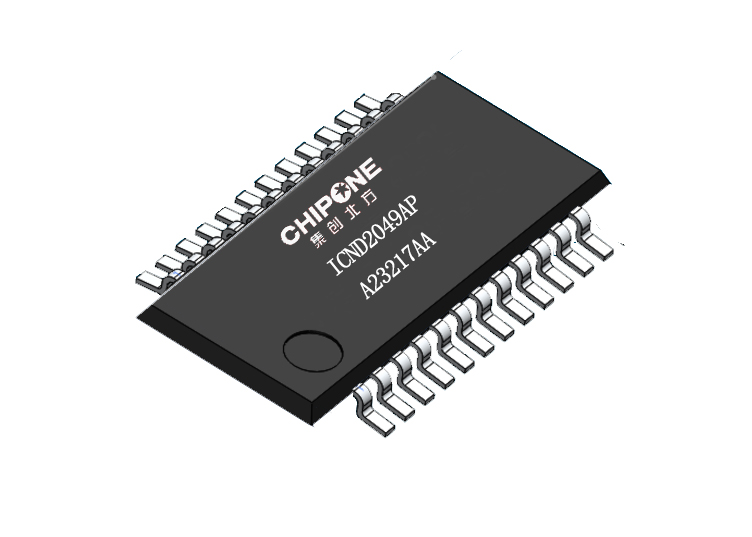

ICND2049AP

    具有低转折电压及开路检测的16路双缓存恒流共阴LED驱动芯片
    概 述
    ICND2049AP 是一款专为LED显示屏设计的共阴驱动IC,采用 16 路恒流电流输出。ICND2049AP 采用低转折电压设计,可以有效节能,
可选用不同的外挂电阻对输出级电流大小进行调节,精确控制LED的发光亮度。 ICND2049AP 内部采用了电流精确控制技术,可使片间误差低于±2.0%,通道间误差低于±2.0%

    ICND2049AP 在显示过程中(OE=0)会缓存16bit显示数 据,所以系统在 ICND2049AP 显示的过程中可以再继续存 入 16bit 串行数据,
相比通用恒流源芯片,刷新率可以 提高50%以上。

    ICND2049AP 内嵌两组寄存器配置,在下鬼隐消除功能基础上有效改善低灰偏色,麻点,第一行偏暗等问题。内部集成4位电流增益调节。
    ICND2049AP 集成了开路检测功能,有效去除因开路灯珠导致的开路十字架
集成电路



特 性

    • 16路恒流电流输出
    • 输出电流设定范围:
      0.5~25mA×16@VDD=5V,VDS =0.3V
      0.5~20mA×16@VDD=3.8V,VDS =0.3V
      0.5~15mA×16@VDD=2.8V,VDS =0.45V
    • 电流精度
      通道间:±0.7%(典型值) ±2.0%(最大值)
      芯片间:±1.1%(典型值) ±2.0%(最大值)
    • 快速输出电流响应(最小值):40ns@VDD=5V
    • 4位电流增益调节:25%~100%
    • I/O施密特触发器触发输入
    • 数据传输频率:fMAX=25MHz
    • 芯片工作电压:VDD=2.6~5V
    • 工作温度范围: -40~85℃
    • 消除下鬼隐
    • 开路检测及去除开路十字架
    • 集成双缓存,刷新率比通用恒流芯片提高50%以上
    • 通道内集成双向钳位保护电路,能够有效减少灯珠的损坏
    • 有效解决低灰色块,偏色,麻点,第一行偏暗
    • 具有极佳的抗干扰能力和低灰度效果
    • 封装:SSOP24
