产品介绍:一款专为全彩LED显示屏设计的驱动IC,16路PWM恒流输出,33~64扫任意扫,可选用不同的外挂电阻对输出级电流大小进行调节,精确控制 LED 的发光亮度。

产品详细

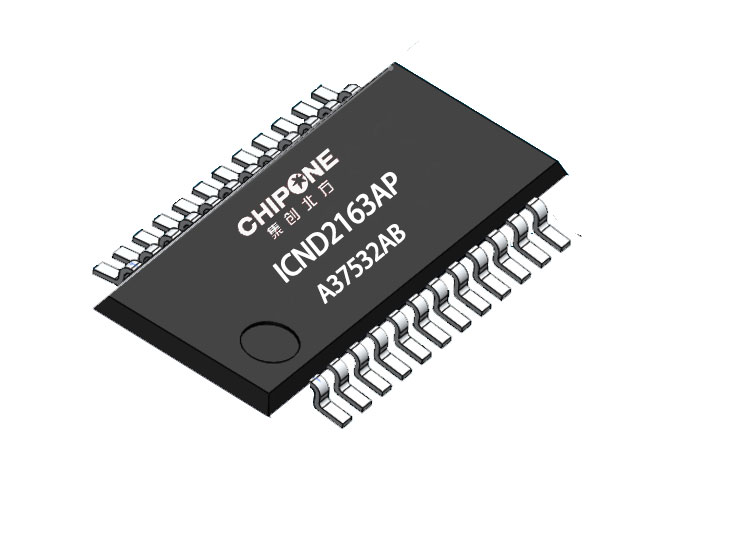

ICND2163AP

33~64扫PWM恒流输出LED显示屏驱动芯片

概 述

    ICND2163AP 是一款专为全彩 LED显示屏设计的驱动IC,16 路PWM恒流输出,33~64扫任意扫。ICND2163AP 可选用不同的外挂电阻对输出级电流大小进行调节,精确控制 LED 的发光亮度。

    ICND2163AP 会缓存输入的 16 位数据并转化为灰阶输出,并通过优化PWM输出提高低灰显示一致性。内部集成了LED开路检测,从而解决了开路十字架问题。内部自建消隐电路可以良好的消除下鬼隐。
    ICND2163AP 内部采用了电流精确控制技术,可使片间误差低于±2.0%,通道间误差低于±2.0%。显示方面可以有效解决低灰色块、偏色、麻点、第一行偏暗等问题。

集成电路

 特 性
     • 16 路PWM恒流源输出33~64 扫任意扫
     • 输出电流设定范围:
         0.5~25mA×16@VDD=5V 路恒定电流输出
     • 0.5~18mA×16@VDD=4.2V 路恒定电流输出
     • 0.5~10mA×16@VDD=3.3V 路恒定电流输出电流精度
     •  通道间:±1.0%(典型值),±2.0%(最大值)
     •  芯片间:±1.0%(典型值),±2.0%(最  大值)
     •  8位电流增益调整:12.5%~200%
     •  恒流源输出拐点最小 0.3V
     •  快速输出电流响应OE(最小值): 20ns@VDD=5V
     •  数据传输频率:fMAX=25MHz
     •  供电电压:VDD=3.3~5.5V
     •  工作温度范围:Topr=-40~85℃
     •  集成下鬼隐消除功能
     •  集成灯珠保护电路,减少灯珠损坏 消除开路十字架
     •  有效解决低灰色块、偏色、麻点、第一行偏暗

     •  封 装:SSOP24
