2065AN-02

2065AN-02

产品介绍:一款专为全彩 LED显示屏设计的驱动IC,16 路 PWM 恒流输出,1~64 扫任意扫。集成“Noise Free TM”技术,具有极佳的抗干扰特性,可选用不同的外挂电阻对输出级电流大小进行调节,精确控制发光亮

产品详细

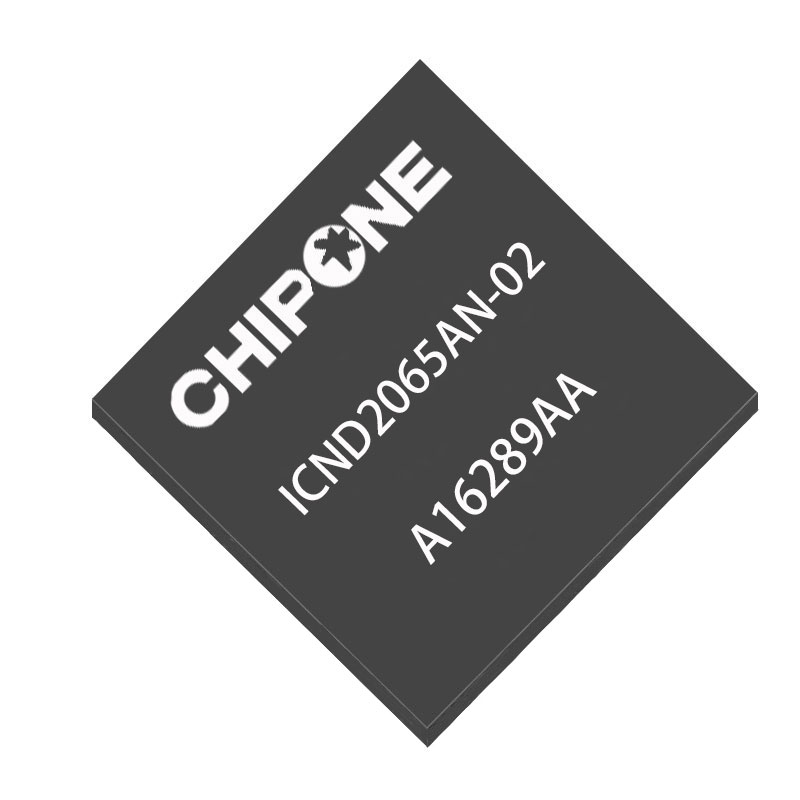

ICND2065AN-02

PWM恒流驱动

    概 述

      ICND2065AN-02 是一款专为全彩 LED 显示屏设计的驱动IC,16 路 PWM 恒流输出,1~64 扫任意扫。ICND2065AN-02 集成了“Noise Free TM”技术,具有极佳的抗干扰特性,使恒流及低灰效果不受 PCB 板的影响。并可选用不同的外挂电阻对输出级电流大小进行调节,精确控制 LED 的发光亮度。

    ICND2065AN-02 会缓存输入的 16 位数据并转化为灰阶输出,并通过优化 PWM 输出提高低灰显示一致性。内部集成了 LED 开路检测,自建消隐电路及动态节能模块。ICND2065AN-02 无需 GCLK,优化系统 EMI。

    ICND2065AN-02 内部采用了电流精确控制技术,可使片间误差低于±2.0%,通道间误差低于±2.0%。显示方面可以有效解决跨班色差,高低灰耦合,低灰色块、偏色、麻点、第一行偏暗等问题。
集成电路

   特 性
    •  适用于小间距显示屏和COB解决方案
     •  16路PWM恒流输出

      输出电流设定范围:
       0.5~25mA×16@VDD=5V 路恒定电流输出
       0.5~18mA×16@VDD=4.2V 路恒定电流输出
      电流精度
       通道间:±1.0%(典型值),±2.0%(最大值)
       芯片间:±1.0%(典型值),±2.0%(最大值)
    • 8 位电流增益调整:22%~200%
    •  支持1~32/64任意扫应用
    • 恒流源输出拐点最小 0.3V
    • 快速输出电流响应(最小值):20ns@VDD=5V
    • 数据传输频率:fMAX=30MHz
    • 供电电压:VDD=3.3~5.5V
    • 工作温度范围:Topr=-40~85℃
    • 动态节能,消除无用功耗
    • 低灰高刷,更高对比度
    • 集成下鬼影消除功能集成灯珠保护电路,减少灯珠损坏
    • 消除开路毛毛虫及坏点十字架
    • 有效解决低灰色块、偏色、麻点、第一行偏暗
    • 有效解决高对比耦合、跨板色差
    • 全新信号协议,有效降低EMI
    • 智能动态节能,消除无用功耗
    • 低灰高刷,更高对比度

     • 优秀的低灰显示效果,彻底解决跨板耦合等问题

• 封装:QFN24
