2013EP

产品介绍：一款专为LED扫描屏设计的行驱动管，集成138译码电路及功率PMOS管。采用SOP16的封装型式，内部集成防烧功率管、可调电位消上鬼影、内置多种消隐模式，LED灯珠保护等功能

产品详细

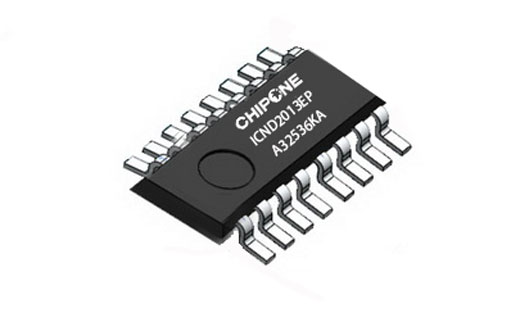

ICND2013EP

LED显示屏行驱动芯片

    概述
    ICND2013EP 是一款专为LED扫描屏设计的行驱动管，集成138译码电路及功率PMOS管。
    ICND2013EP 采用SOP16的封装型式，内部集成防烧功率管、可调电位消上鬼影、内置多种消隐模式，LED灯珠保护等功能。
集成电路

    特性
    • 集成138译码电路
    • 集成8个功率PMOS输出PIN，导通电阻100 mΩ，最大电流2.5A
    • 输入开路、输入锁死自检功能，防烧功率PMOS管
    • LED显示屏消除上鬼影
    • 改善LED显示屏灯珠短路串亮造成的毛毛虫现象
    • 集成防LED灯珠反向击穿稳压电路
    • 单颗支持1~8扫
    • 最大功耗<625mW @ V_DD=5V & Ivdd=2.5A
    • 消隐电位可调
    • 封装：SOP16
